當然，電暈處理應當適度，并非電暈處理強度越高越好。這里值得提出的是PET保護膜與電暈處理輥之間應避免夾入空氣，如果它們之間夾入空氣的話將有可能使薄膜的反面也被電暈處理了。黑色離型膜反面電暈造成的后果是：①有可能產生油墨印刷的反粘現象；②是在鍍鋁時會發生鍍鋁層轉移，在涂膠時會發生涂膠層轉移。

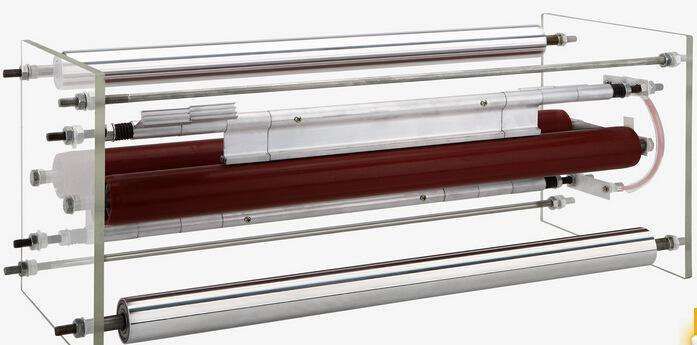

防止薄膜反面電暈的主要措施是要調節好電暈處理輥前的橡膠壓緊輥的壓力，壓緊輥兩端壓力既要一致且壓力大小又要合適。另外，電暈輥和壓緊輥必須進行嚴格的動靜平衡試驗，徑向跳動要求小于0.05毫米，目的是保證PET保護膜平整地進入電暈輥、防止夾入空氣，從而避免發生反面電暈的現象。
電暈處理有時效的問題，這是大家所共知的。特別是在高溫高濕的夏季，塑料薄膜電暈處理后的表面濕張力衰減比較厲害。因此，塑料薄膜在電暈處理后最好能及時進行印刷或鍍鋁。如果PET保護膜在電暈處理后放置時間過長，表面濕張力將會逐漸下降，甚至由于印刷面與非印刷面的表面濕張力趨于一樣，印刷的薄膜面卷取后很容易發生油墨被反粘到非印刷面上，即所謂的“反粘”現象。為了防止“反粘”，一方面在薄膜印刷時要徹底干燥油墨；另一方面要保證印刷面有足夠的表面濕張力，使印刷面與非印刷面的表面濕張力之差愈大愈好。
